DUUMM手持激光扫描仪在鞋模行业应用

鞋模，通常是指运动鞋和沙滩鞋、拖鞋、胶鞋等鞋类的模具，其中以运动鞋为主。模具是指工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压、拉伸等方法得到所需产品的各种模子和工具。运动鞋的走向已经不只是重视造形设计与流行性，功能与舒适性也已经成为重点之一。尤其是鞋底的部分，各大名牌运动鞋厂商纷纷不遗余力地投入研发创新的工作。 鞋底模具厂因此面对鞋型自由曲面变化、产品生命周期缩短，与提升品质等需求；而为能达到市场需求，势必要在鞋底模具的设计与制造技术上大幅提升。

运动鞋鞋底材质一般有：RB（橡胶）、RS（发泡橡胶）、TPR（热塑性弹性体）、EVA（乙烯-醋酸乙烯共聚物，含IMEVA射出一次成型EVA和CMEVA传统二次成型EVA）、PU、TR、BR、TPU、PVC等。由于现代科技不断发展，不少新型材料正被应用到鞋底研发中去。鞋底模具因材质不同而需要不同的设计。其中RB、EVA、TPR等几种主要材质的模具应用最为广泛。一般来说鞋模属于注塑（注射）模，也有一些例外，如CMEVA的制作过程是注射和冷压结合，还有部分是利用吹塑成型的。

客户诉求与结论

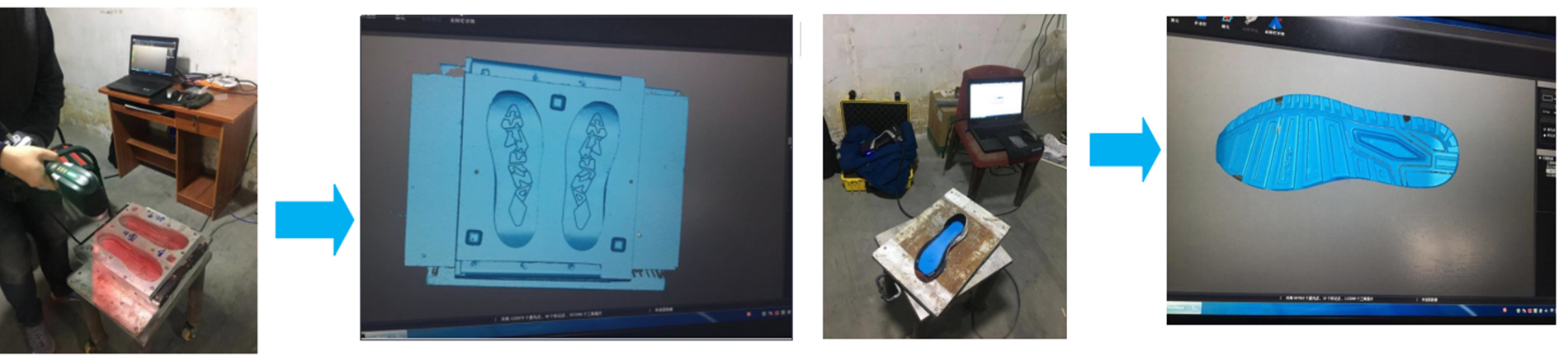

客户诉求：鞋模新品打样阶段型面检测，现有检查设备满足不了当下的检测节拍；

客户调研：手持激光扫描仪；

调研结果：国产手持式三维扫描在特征细节方面满足不了客户的需求，同时需要对工件喷显影剂效率较低，DUUMM手持三维扫描仪达到技术部期望值；

DUUMM手持激光扫描仪优势：高分辨率-产品细节特征精细，方面制图软件特征抽取；扫描速率-500,000次测量/秒，鞋模检查周期有20分钟变缩短为3分钟；高使用性-对于工件材质无特殊要求，无需喷粉，最大程度节约耗材与保证人员身体健康

细节解析

1.产品技术要求确认：型面公差±0.2左右，根据TS16949中MSA要求：当测量精度满足加工精度1/3原则时，数据可以用于产品判定，故而设备精度达到客户诉求；

2.对工件材质无特殊要求，无需喷显影剂，可以满足客户对于铁模和铝模的扫描（部分高黑鞋底需要喷粉）

3.细节特征要求：鞋底腰线比较精细，扫描数据达到技术部的期待值；
