三坐标测量仪免费教程新手

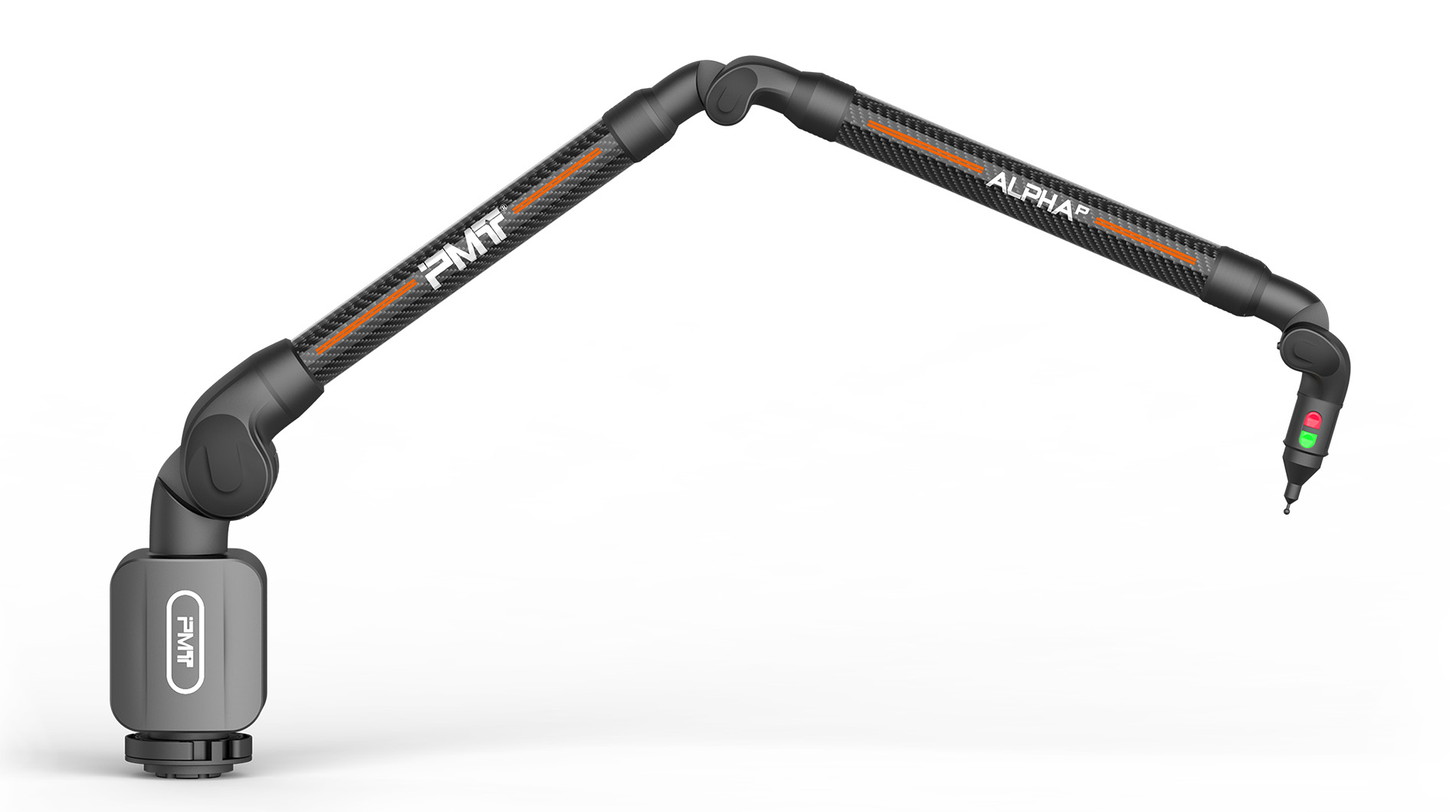

三坐标测量仪免费教程新手之三坐标测量的基本原理和组成。

1.测量机的基本组成和保养规范。机械系统：主要由工作台和三轴导轨构成，材料由花岗石组成，温度稳定性好。采用气浮导轨，直流伺服电机，同步带传动气浮块，悬浮在导轨上，与导轨距离非常狭小，因此要 注意保持导轨的清洁。气浮块小孔直径非常小，容易被气体 内的灰尘所堵，所以要保证机器进气的净洁。装卸工件时要 注意导轨面不能被划伤和与工件碰撞。光栅尺和读数头：每轴都有一对，是长度计量元件，属光电元件，附着灰尘会影响正常工作。除非读书出错，一般不要擦拭。测头系统：主要是触发式测头，是唯一与工件接触的部件， 每测量一个点时测头传感器就有一次“接触-偏置-发讯-回复” 的过程。测头的严重碰撞会导致寿命降低或损坏，长期使用会 使测头容易疲劳，灵敏度降低。计算机和电气系统：是机器控制和数据处理部件.。主要注意 插件的松脱现象和电源的供应稳定性。

测量机主要受以下 3 方面外界环境的影响：电力供应：这是对机器电气系统最有影响的部分，电压不 稳，电源有污染都会导致系统故障。因此带有稳压和滤波功能的稳压设备是需要的。Ups 不间断电源也推荐使用。气体供应：为防止其气体对气浮块的堵塞，气源要保证干 净。环境震动，灰尘，温度和湿度：震动对机器工作时的精度 会有影响，温度对长度测量有很大影响，湿度会导致电气 和机械方面的故障！

2.测量机的日常维护：每日的工作： 用酒精和脱脂棉以单一方向清理工作台，导轨和标准球。，有 光栅的部位要注意保护。 非周期工作：数据备份，操作系统和各种驱动安装光盘，最主要的是机器 补偿文件，每台机器的补偿文件都是不同的。用户使用过程中产 生的数据也要注意保存。查看测量机气电板上气体过滤器中是否有水，要及时排放。注意事项：不要在导轨和气浮之间涂抹任何油脂。清洁导轨注意保护光栅尺。不要用手推动自动机。有事短时离开时，把测头移动到下方没有工件的位置，按 下急停开关。使用全自动侧头时，不使用时应使其保持 0.0 位置。计算机不可做其他用途，注意防毒。对于计算机 C：中的所有文件，在不清楚其含义的情况下， 不要删除修改。

3.坐标测量的原理：将被测物体放置三坐标的测量空间，通过传感器获得被测物体 上各测点的坐标值，采用最小二乘法或其他计算方法，计算出被测物 体几何尺寸和形状误差。

一个具体测量过程的描述：1， 启动测量机前，把储气罐中的水排放干净。检查工作室内 温 湿仪器数据是否达到要求，超标的应打开辅助设备回 复到要求再工作。当数值相差太大时（冬夏季节），空调应不间断运行！2， 检查气压是否达到要求 ， 机器总气压能否达到0.4mpa-0.65mpa3， 打开电脑，控制系统。（手动机打开电脑即可）4， 打开软件，开启新项目。5， 选择测头，并校正需要用到的角度。6， 根据被测件的测量要求测量几何元素7， 评价几何公差，输出报告。8， 结束测量保存项目，退出软件，关闭控制器

4.触发式测头的基本原理

测头是测量机的一套数据采集系统，包括传感器，安装在传感 器前端的红宝石测针和让传感器转到各个位置的侧头座。 从电学角度来说，传感器就是一个开关装置，当红宝石测针碰 到被测物体时，测针发生偏置。侧头内部产生一个脉冲信号，让测量 机系统锁存当前坐标位置，这个位置就是红宝石球心坐标的位置。
